    • Product description

    For A Better Inspection Scope

    ◆ 型號:V70-SF01 / V70-SF01P / V70-SF02

    產品介紹
    德盟內視鏡相機及其附件固定架是一種將內視鏡, 相機固定於支架上，讓其觀察角度有全方位旋轉調整的裝置。
    可用於關節鏡檢查以及內視鏡檢查等微創手術中固定相機內視鏡。
    德盟內視鏡相機及其附件固定架透過4個支撐點旋轉, 固定產生360度全方位取景的功用。
    ◆ 拆裝簡單, 移動方便
    ◆ 穩固且可夾住較厚桌面
    ◆ 可360度隨意調整角度

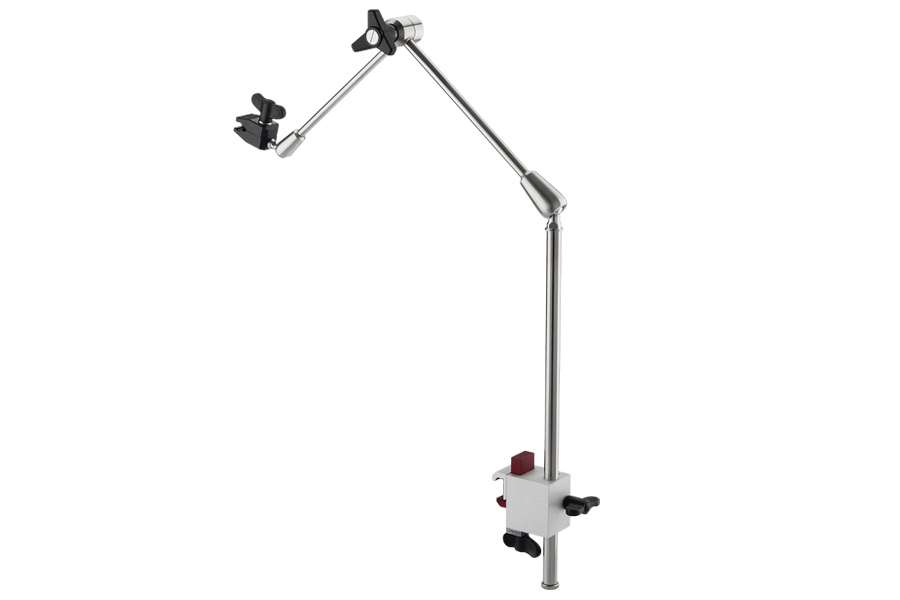

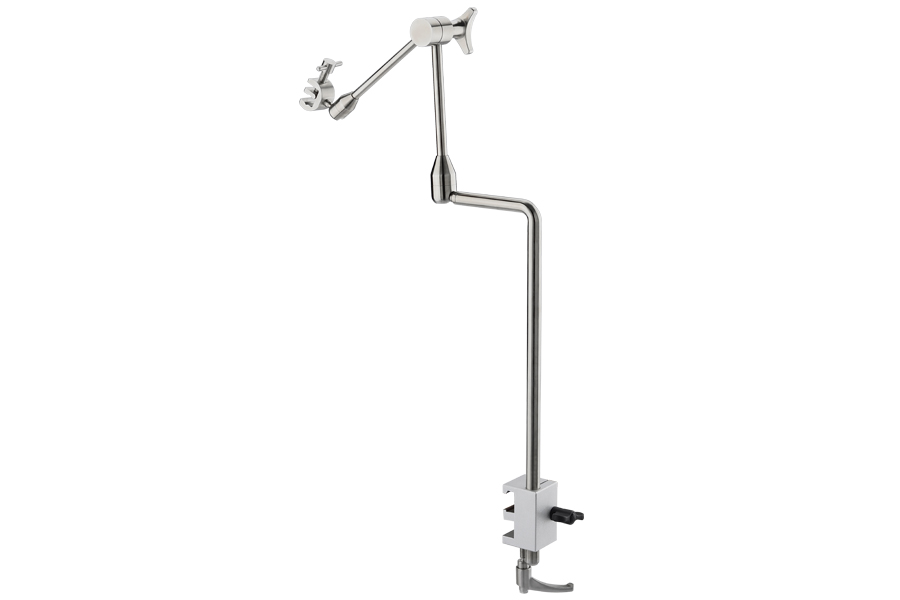

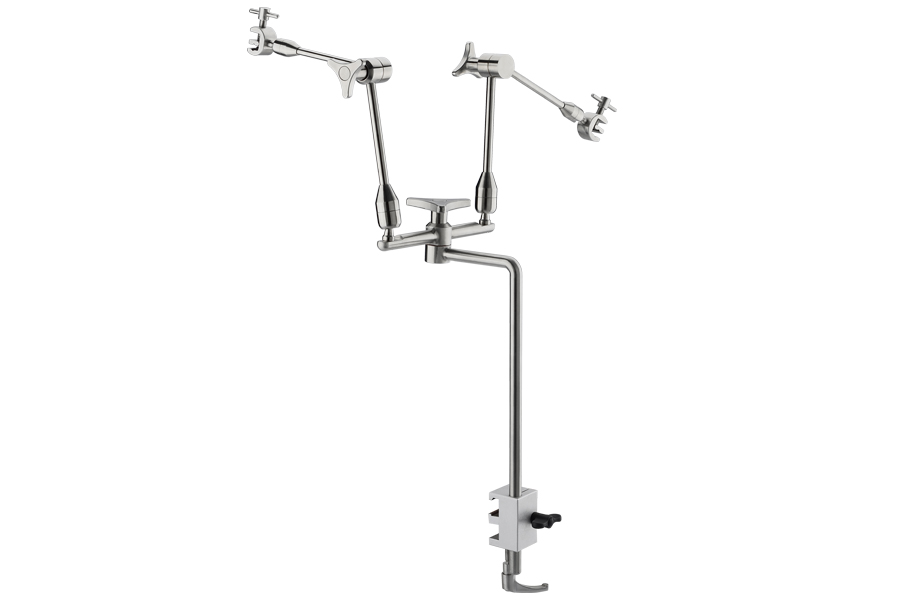

    V70-SF01                                            V70-SF01P                                                     V70-SF02

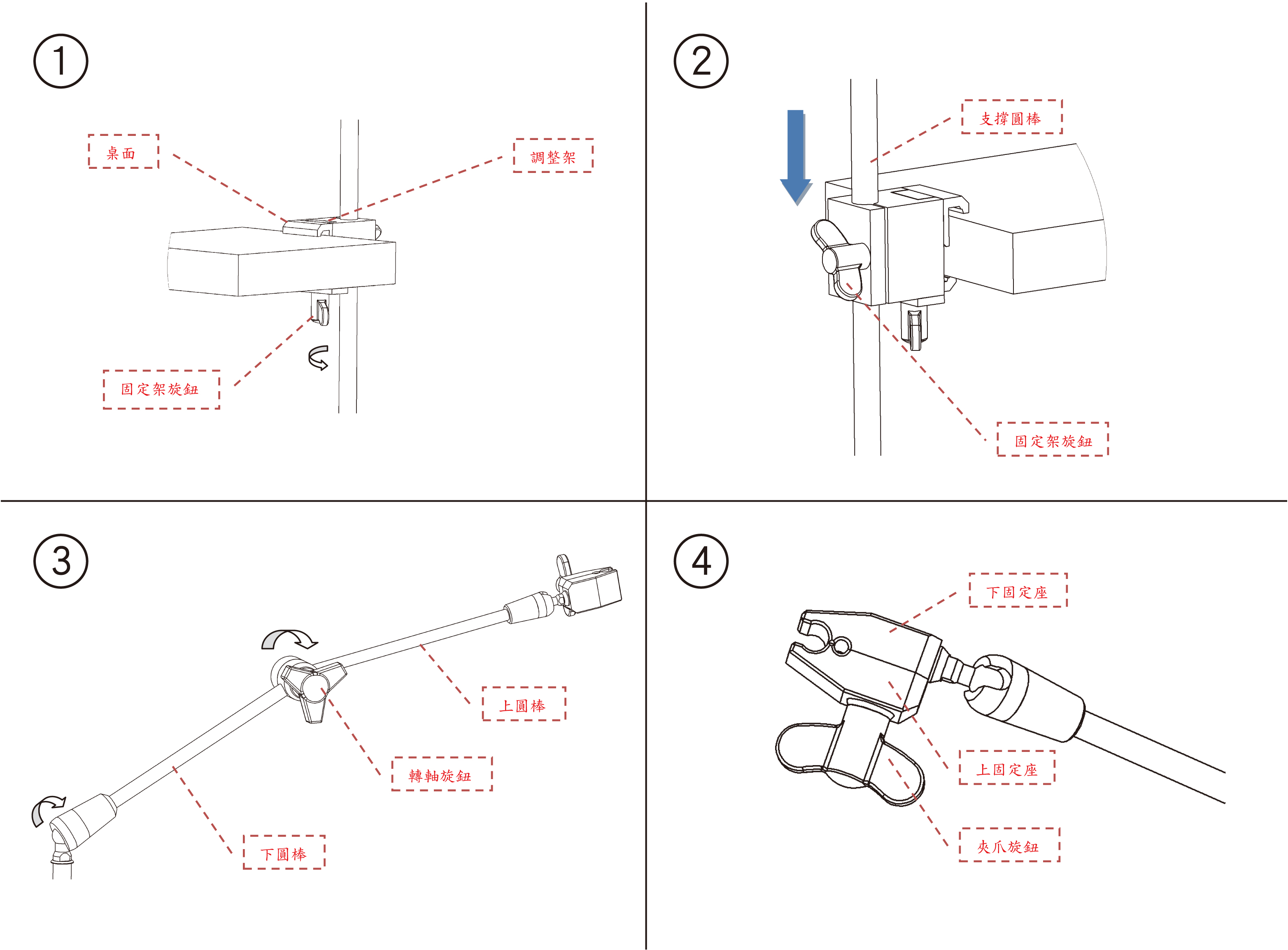

    操作說明
    1.調整固定架旋鈕將調整架固定於桌面上。
    2.放鬆轉軸旋鈕將固定架調整至適當高度
    3.放鬆轉軸旋鈕，調整上圓棒與下圓棒至適當的角度。
    4.放鬆夾爪旋鈕，調整上固定座與下固定座來固定相機、內視鏡。


    清潔與維護保養
    進行日常的清潔與維護保養時，請以中性清潔劑及乾淨抹布
    進行外觀清潔擦拭，並靜置風乾後即可。
    本產品適用於醫療院所，建議至少每天一次或每次使用後，
    進行清潔與維護保養。

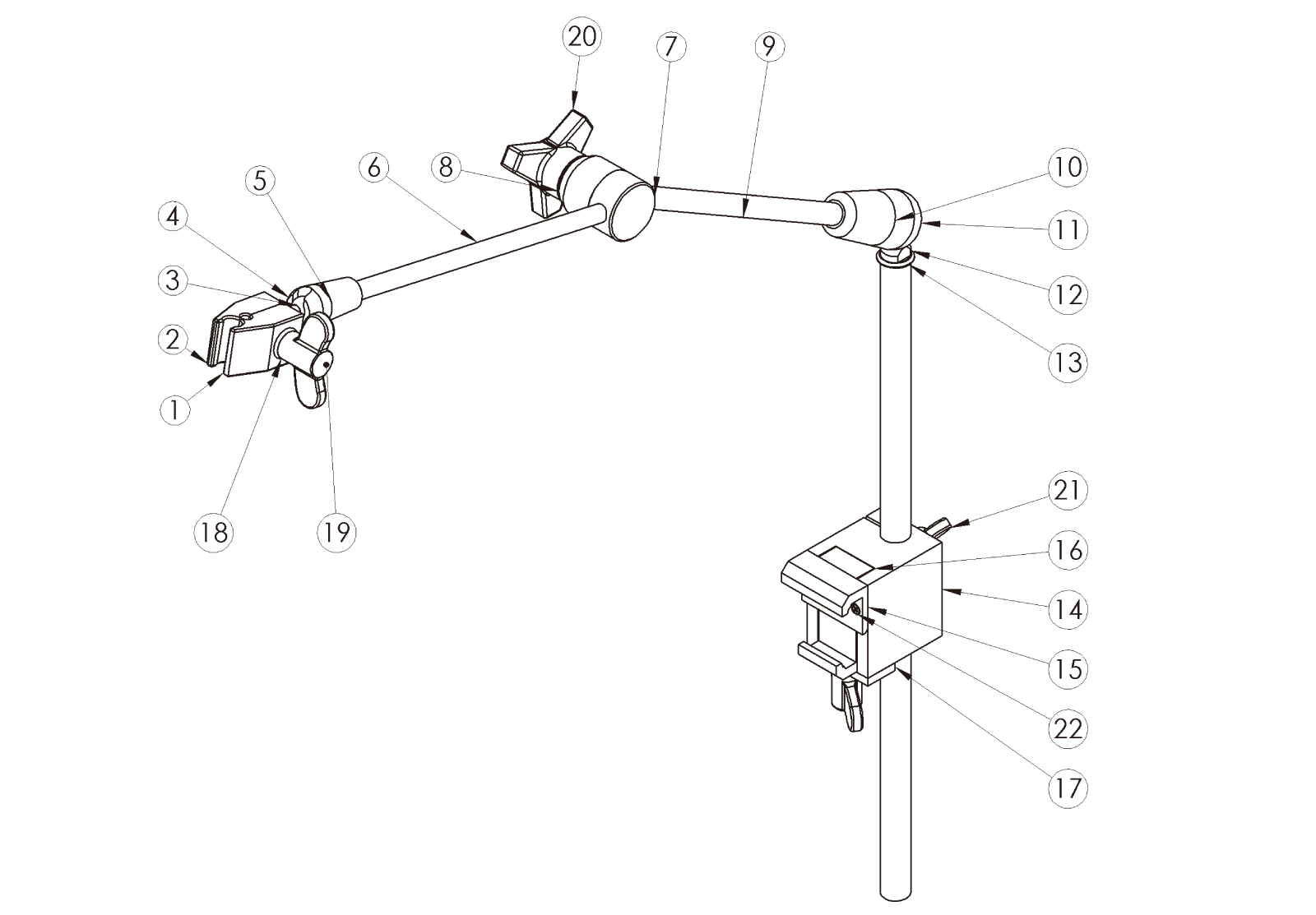

    產品外觀料件說明
    編號 名稱 數量 編號 名稱 數量
    1 上固定夾 1 12 下轉軸 1
    2 下固定夾 1 13 支撐圓棒 1
    3 上固定夾轉軸 1 14 固定塊 1
    4 上轉軸固定座 1 15 夾座 1
    5 上固定座 1 16 調整架 1
    6 上圓棒 1 17 夾爪固定墊片 1
    7 上圓棒固定座 1 18 固定片 1
    8 下圓棒固定座 1 19 夾爪旋鈕 1
    9 下圓棒 1 20 轉軸旋鈕 1
    10 下固定座 1 21 固定架旋鈕 2
    11 下轉軸固定座 1 22 十字皿頭銅螺絲(M3X8) 4

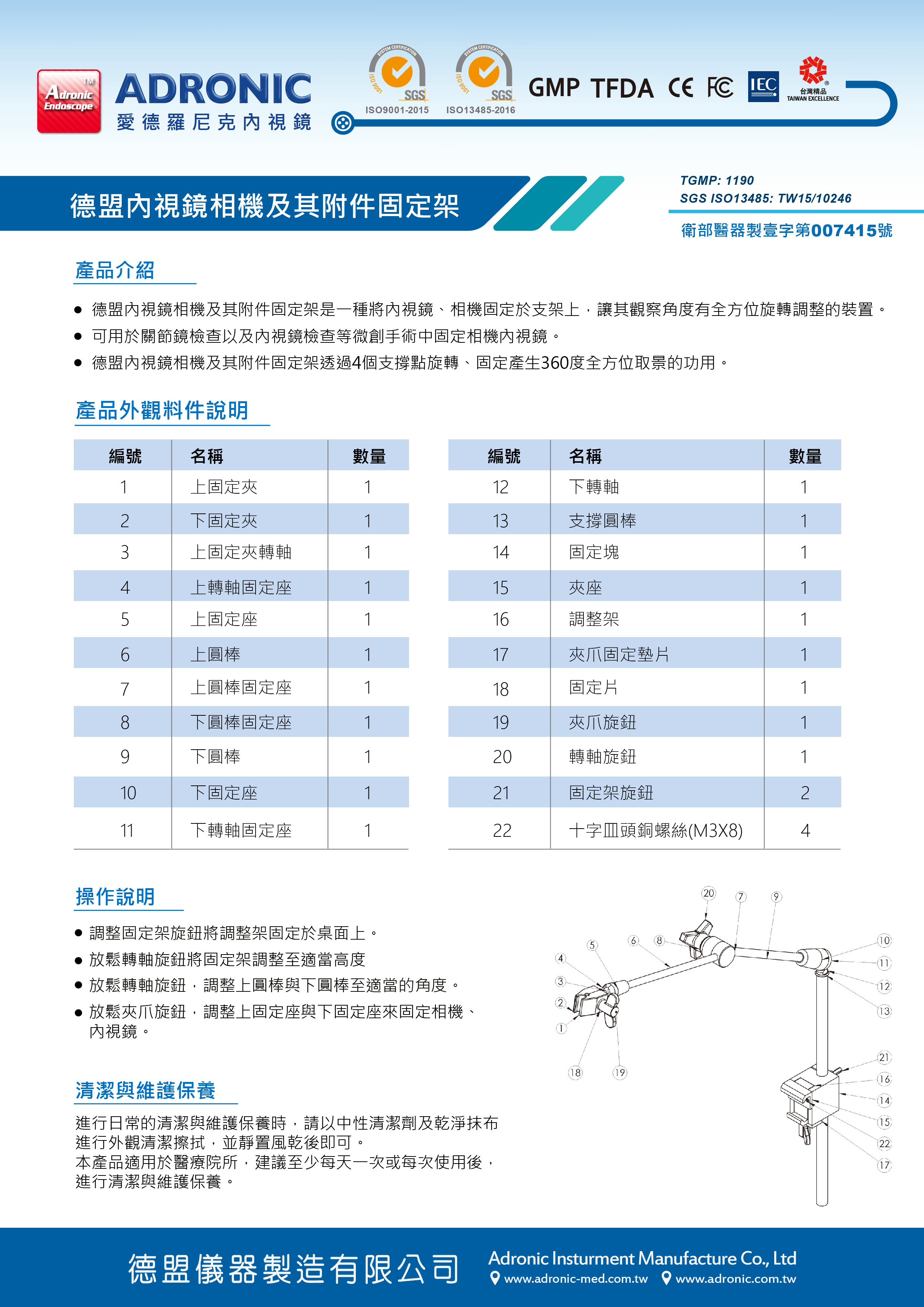

    德盟內視鏡相機及其附件固定架
